Шуховская башня на Шаболовке в Москве

Описание

Шуховская башня на Шаболовке
Фото с wikipedia.org

Координаты: 55°43′02″ с. ш. 37°36′41″ в. д. / 55.71722° с. ш. 37.61139° в. д. / 55.71722; 37.61139 (G) (O) (Я)Sight symbol black.svg памятник архитектуры (федеральный)

Шуховская башня (другие названия — Шуховская телебашня, Шаболовская телевизионная башня, Радиобашня Шухова) — новаторская для XX века гиперболоидная конструкция, выполненная в виде несущей стальной сетчатой оболочки. Расположена в Москве на улице Шухова. Построена в 1920—1922 годах по проекту академика В. Г. Шухова.

Все время своей эксплуатации находилась в ведении Министерства связи. С 2001 года Радиобашня Шухова находится в хозяйственном ведении подчинённой организации Минсвязи — ФГУП «РТРС». С 2002 года башня для вещания не используется, хотя на ней до сих пор размещены передатчики сотовой связи.

История

Проект башни 1919 года

Первый проект башни на Шаболовке был разработан В. Г. Шуховым в 1919 году с расчётной высотой 350 метров. Из-за дефицита металла во время гражданской войны проектная разработка была реализована по второму проекту в виде конструкции высотой 148,3 метра. 14 марта 1920 года началось строительство радиобашни на Шаболовке. Работа по возведению конструкции неоднократно прерывалась из-за отсутствия материалов.

При подъёме четвёртой секции произошла авария. Из дневника В. Г. Шухова: «29 июня 1921 года. При подъёме четвертой секции третья сломалась. Четвёртая упала и повредила вторую и первую в семь часов вечера».

В начале марта 1922 года монтаж несущих конструкций был завершён. 19 марта 1922 года началась трансляция радиопередач с уникальной антенной башни.

С установкой двух траверс и флагштока высота Радиобашни достигла 160 метров. Высота основания над уровнем моря — 131 метр.

Регулярные телевизионные трансляции (четыре раза в неделю) с Радиобашни Шухова начались 10 марта 1939 года. В этот день московский телецентр на Шаболовке передал в эфир документальный фильм об открытии XVIII съезда ВКП(б). В дальнейшем передачи велись 4 раза в неделю по 2 часа. Весной 1939 года в Москве передачи принимали более 100 телевизоров ТК-1. Долгие годы изображение Радиобашни Шухова являлось эмблемой советского телевидения и заставкой многих телепередач, включая знаменитый «Голубой огонёк». В 1960-х годах Радиобашня Шухова использовалась на кинозаставке, которую показывали перед началом вещания телепрограмм. Музыкальная тема кинозаставки — песня «Москва советская», на музыку А. Титова и стихи С. Васильева.

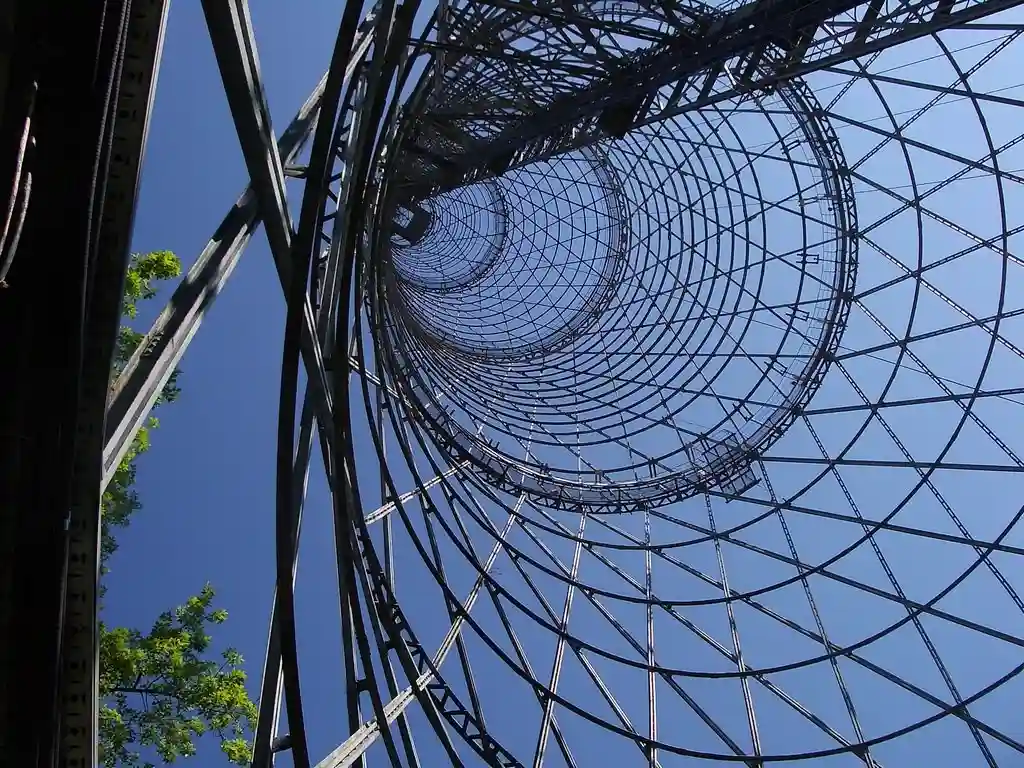

Радиобашня Шухова имеет изящную сетчатую конструкцию, благодаря чему достигается минимальная ветровая нагрузка, представляющая главную опасность для высоких сооружений. По форме секции башни — это однополостные гиперболоиды вращения, сделанные из прямых балок, упирающихся концами в кольцевые основания. Ажурная стальная конструкция сочетает в себе прочность и легкость: на единицу высоты Радиобашни Шухова израсходовано в три раза меньше металла, чем на единицу высоты Эйфелевой башни в Париже. Проект Радиобашни Шухова высотой 350 метров имел расчетную массу всего лишь 2200 тонн, а Эйфелева башня при высоте 324 метра весит более 10 000 тонн.

Круглый конусный корпус башни состоит из 6 секций высотой 25 метров каждая. Нижняя секция установлена на бетонном фундаменте диаметром 40 метров и глубиной 3 метра. Элементы башни скреплены заклёпками. Строительство башни велось без лесов и подъемных кранов. Верхние секции по очереди собирались внутри нижней и при помощи блоков и лебедок поднимались друг на друга. За свою длительную историю Радиобашня Шухова служила опорой для антенн крупных радио- и телевизионных станций.

В 1941 году башня подверглась суровому испытанию: почтовый самолёт из Киева в результате неисправности задел толстый трос, который был протянут под углом от вершины башни до земли. Там он был намотан на лебедку, установленную на бетонном основании. Трос остался после строительства башни, висел несколько лет, никому не мешал и никто им не пользовался. Самолёт крылом задел трос, лебедку вырвало из земли, башня получила сильный удар, а самолёт, получив серьёзные повреждения, упал во дворе жилого дома неподалеку. Проведённая экспертиза показала, что башня достойно выдержала удар и даже не нуждалась в ремонте.

В. Г. Шухов изобрёл способ устройства сетчатых гиперболоидных башен (патент Российской империи № 1896 от 12 марта 1899 года, заявлен 11 января 1896 года). Первая в мире гиперболоидная башня была построена Шуховым на Всероссийской художественно-промышленной выставке в Нижнем Новгороде в 1896 году. Принцип устройства гиперболоидных башен В. Г. Шухов использовал в сотнях сооружений: водонапорных башнях, опорах линий электропередачи, мачтах военных кораблей.

Гиперболоидные башни востребованы и в настоящее время. В 1963 году в порту города Кобе в Японии по проекту компании была построена 108-метровая гиперболоидная шуховская башня (Kobe Port Tower). В 1968 году в Чехословакии по проекту архитектора Карела Хубачека была построена гиперболоидная башня высотой 100 метров. В 2003 году была построена гиперболоидная башня в Цюрихе. Авторы башни — архитекторы Даниэль Рот и Александр Ком (Daniel Roth, Alexander Kohm). Шуховские идеи гиперболоидных конструкций известный архитектор Михаил Посохин предложил использовать при проектировании новых небоскрёбов в деловом центре «Москва-Сити».

600-метровая гиперболоидная сетчатая шуховская башня в 2005—2009 годах построена в Гуанчжоу в Китае компанией ARUP. Она планировалась как 610-метровая, но высота была уменьшена из-за близлежащего аэропорта.

Мировое значение Радиобашни Шухова подтверждают экспозиции её макетов на престижных архитектурных выставках Европы последних лет. На выставке «Инженерное искусство» в центре Помпиду в Париже изображение Радиобашни Шухова использовалось как логотип. В каталоге выставки приводится многостраничное описание Радиобашни Шухова. На выставке «Лучшие конструкции и сооружения в архитектуре XX века» в Мюнхене в 2003 году был установлен позолоченный шестиметровый макет Радиобашни Шухова. Конструкции Владимира Григорьевича Шухова подробно описываются во многих европейских книгах по истории архитектуры.

Радиобашня Шухова отнесена к объектам культурного наследия регионального значения. Шедевру инженерного искусства 19 марта 2015 года исполнилось 93 года.

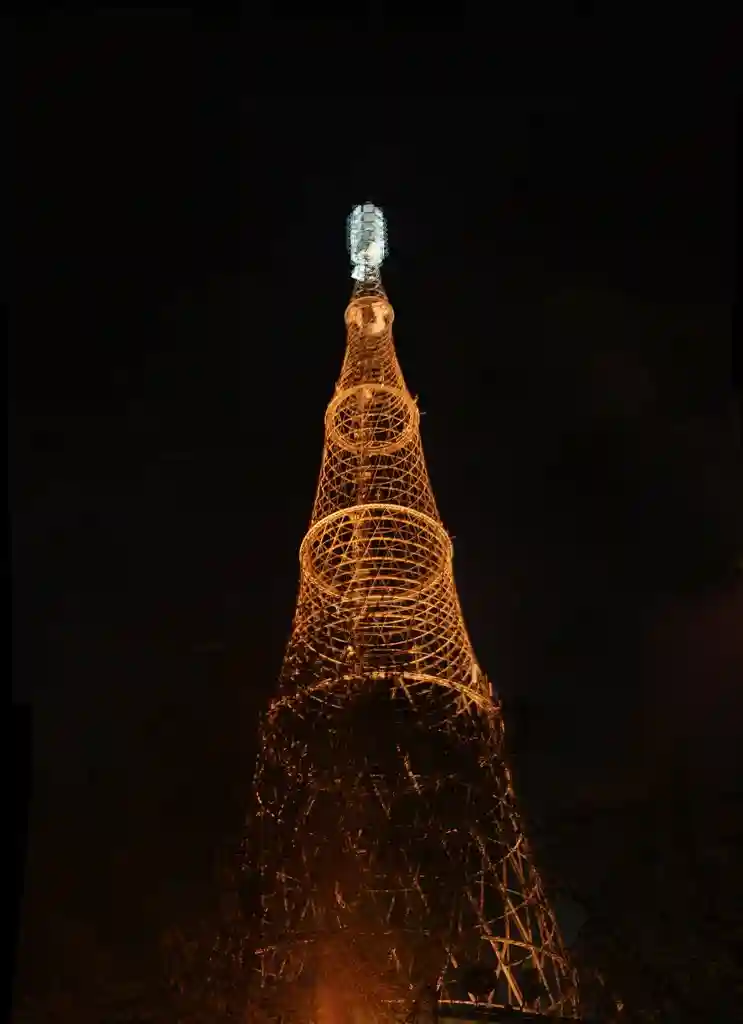

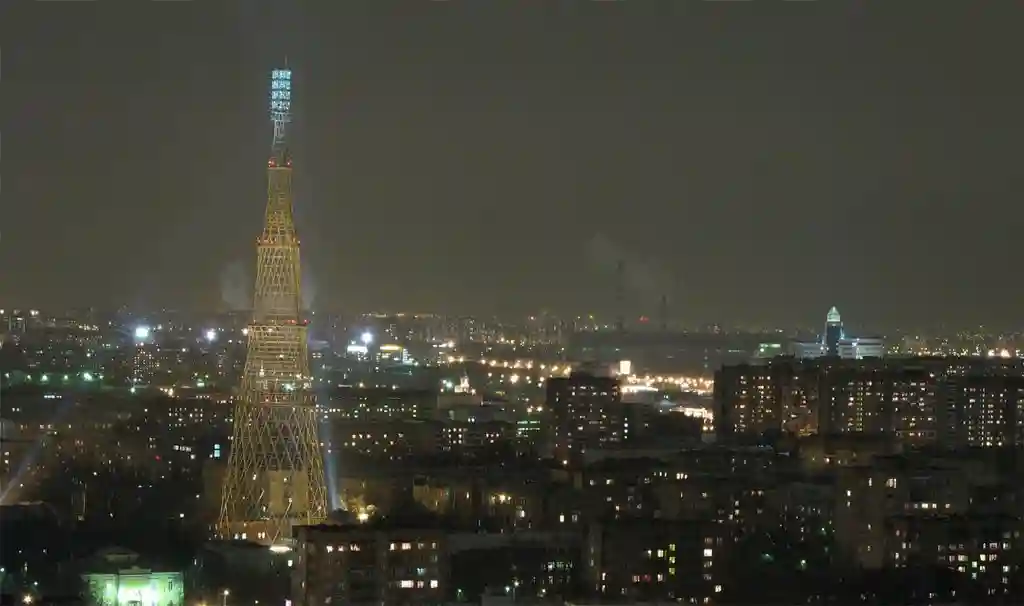

Шуховская башня ночью, 2007 г.

Сейчас Радиобашня Шухова признана международными экспертами одним из высших достижений инженерного искусства. На международной научной конференции «Heritage at Risk. Сохранение архитектуры XX века и Всемирное наследие», прошедшая в апреле 2006 года в Москве с участием более 160 специалистов из 30 стран мира в своей декларации назвала Радиобашню Шухова в числе семи архитектурных шедевров русского авангарда, рекомендованных на Включение в список Всемирного наследия ЮНЕСКО.

Всего три раза, в 1949, 1950 и 1964 годах была произведена противокоррозийная окраска элементов башни. Попытка реставрации башни в 1973 году с целью придать ей дополнительную прочность с помощью сварных элементов, закреплённых на уголках болтами к шуховской клёпаной несущей сетке-оболочке (см. фото справа) компетентными международными экспертами признаются как варварство по отношению к уникальной конструкции. Во время усиления элементов башни был нарушен основной принцип, заложенный Шуховым при её проектировании — определённая доля подвижности и самокомпенсации по отношению к внешним нагрузкам.

Подвижное основание было забетонировано, что нарушило шуховскую кинематическую схему конструкции.

Башня нуждается в комплексной экспертизе коррозии металлоконструкций и современной системе антикоррозионной защиты, включающей непрерывный электронный контроль текущего состояния. В 2003 году было принято Постановление Государственной Думы РФ № 4415-III по наследию В. Г. Шухова, в котором, в частности, говорится: «Особенно важным представляется сохранение инженерных сооружений, построенных по проектам В. Г. Шухова в Москве и других городах России, и принятие для этого необходимых мер».

13 марта 2009 года премьер-министр РФ Владимир Путин поддержал инициативу главы Министерства связи и массовых коммуникаций Игоря Щеголева о начале реставрационных работ первой телевизионной Шуховской телебашни на Шаболовке.

В 2011 году Правительство России выделило из федерального бюджета 135 млн рублей на реставрацию башни. В 2011 году был проведён открытый конкурс на проект реставрации с возвращением башни к виду 1922 года. По заказу победителя конкурса, компании «Качество и надёжность», ЦНИИПромзданий провело комплексное обследование и точные обмеры узлов и элементов башни. По результатам обследования состояние башни было определено как недопустимое (предаварийное). Проект реконструкции был разработан с учётом планово-реставрационного задания, выданного Москомнаследия. Задание предусматривало комплекс ремонтно-реставрационных работ, не предполагающий каких-либо радикальных воздействия на конструкции этого сооружения, их полную разборку, переборку или замену. Разработанный проект соответствовал заданию и был утверждён Москомнаследия. Однако с учётом предъявленных Москомнаследием требований восстановление башни в первоначальном виде потребовало значительно больше средств, чем было выделено федеральным бюджетом: смета в составе проекта реконструкции-реставрации почти в 3 раза (350 млн рублей) превысила объём бюджетных ассигнований.

По этой причине Главгосэкспертиза не согласовала проект реконструкции (реставрации). В связи с отсутствием единой позиции ведомств в отношении реконструкции объекта и недостатком средств реализация проекта реконструкции не началась.

К концу 2013 года РТРС был вынужден ввести режим оперативного еженедельного мониторинга состояния Шуховской башни и, во исполнение охранного обязательства, регулярно уведомляла все органы об аварийном состоянии памятника и необходимости принятия мер, направленных на недопустимость дальнейшего разрушения[источник не указан 747 дней].

В октябре 2015 Шуховская радиобашня была включена в список Памятников мировой культуры с охранным статусом 2016.

Планы по переносу башни

В начале 2014 года Министерство связи и массовых коммуникаций в лице заместителя министра Алексея Волина сообщило, что сооружение перешло из предаварийного состояния в состояние последовательного разрушения, при этом происходит систематическое выпадение металлических деталей с радиусом разброса до 50 метров, и предложило как вариант решения проблемы разобрать башню с тем, чтобы потом восстановить её в другом месте. В ответ на это Министерство культуры напомнило Департаменту культурного наследия города Москвы об обязательствах по сохранению памятника. В свою очередь, ведущий российский институт по металлическим конструкциям Центральный научно-исследовательский и проектный институт строительных металлоконструкций имени Н. П. Мельникова отметил, что аварийность Шуховской башни явно преувеличена и никакой опасности для окружающих зданий и жителей города телебашня не представляет.

Против разбора и переноса Шуховской башни вступила целая группа ведущих зарубежных архитекторов и экспертов: Рем Колхас, Кэнго Кума, Тадао Андо, Элизабет Диллер, Том Мейн — всего 38 человек — оставили свои подписи под письмом президенту России Владимиру Путину с просьбой сохранить радиобашню. Жители района Шаболовка также высказались против разбора и переноса башни.

Реставрация башни

Под давлением консолидированного общественного мнения правительство в конце концов приняло решение не демонтировать башню: 3 июля на сайте Министерства культуры появилось сообщение о том, что Министерство связи должно будет за свой счёт осуществить противоаварийные меры для её защиты. В дальнейшем будет объявлен международный конкурс на проект реставрации Шуховской башни и её дальнейшего использования.

Как сообщил президент Фонда развития науки, культуры и искусства «Шуховская башня» Владимир Фёдорович Шухов, правнук академика В. Г. Шухова, в сентябре 2015 года был завершён демонтаж седьмой «антенной» секции Шуховской башни, построенной в 1991 году. Детали снимали и спускали вниз без применения вертолетов.

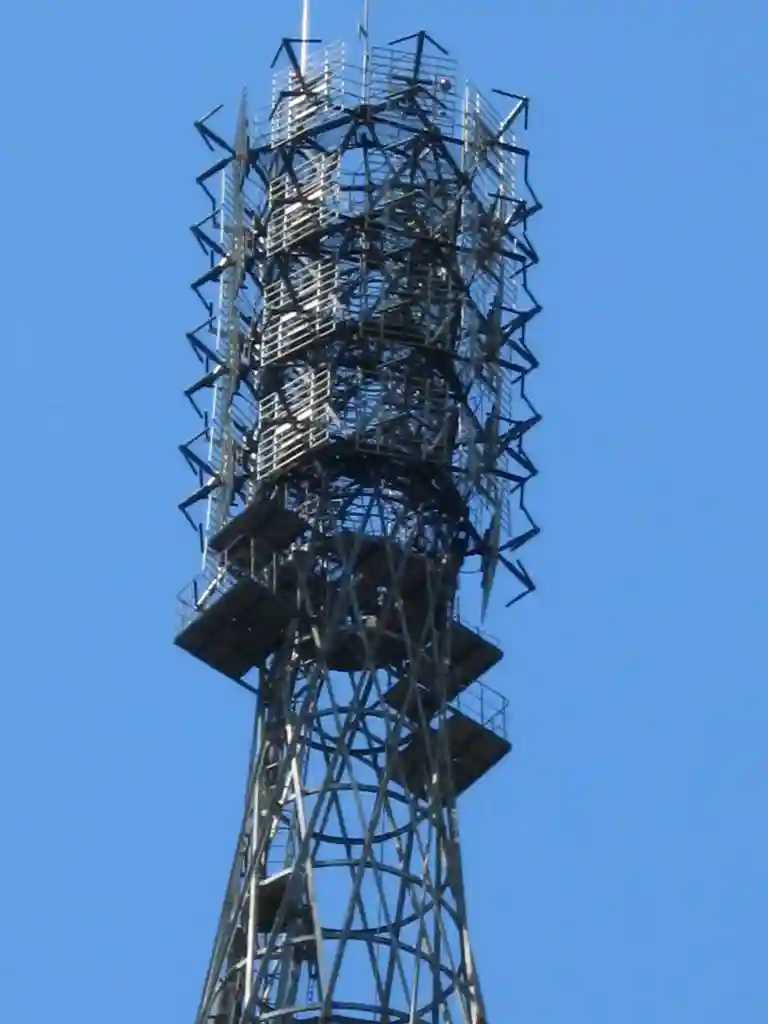

На место разобранной седьмой секции планировалось поставить передатчик — так называемое «навершие» башни, которое было установлено на ней изначально В марте 2016 года, внутри башни установлена поддерживающая конструкция. Внешне она похожа на вешалку, которая удерживает стены башни и частично снимает нагрузку на каркас.

Фотографии

Интересные факты

  • Шуховская башня — лауреат Национальной премии «Радиомания-2007» в номинации «Радио-легенда».
  • В 2015 году подобных Шуховских башен насчитывается 8 в разных городах Российской Федерации.
